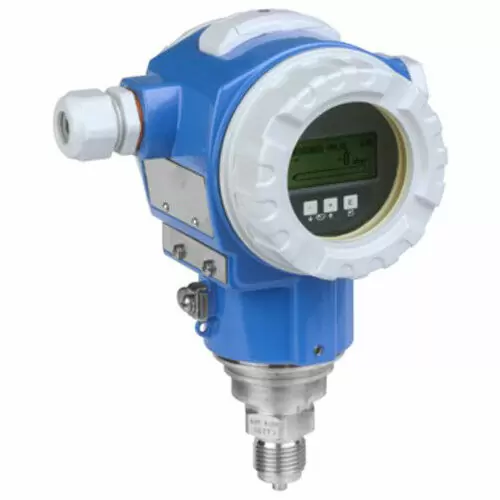

Cerabar S 压力变送器可以进行下列测量：
• 所有过程领域和过程测量中气体、蒸汽或液体的绝压和表压测量
• 液体的液位、体积和质量测量
• 高过程温度：
– 不带隔膜密封系统时，可达150 °C (302 °F)
– 带常见隔膜密封系统时，可达400 °C (752 °F)
• 高压力，可达40 bar (10500 psi)
测量原理
陶瓷传感器是非充油型传感器( 干式传感器)。过程压力直接作用在结构坚固的陶瓷过程隔离膜片
上，导致膜片发生形变。陶瓷基板和过程隔离膜片上与压力成比例关系的电容变化量被测量。陶
瓷过程隔离膜片的厚度确定了测量范围。
优点：
• 抗过载能力高达40 倍标称压力
• 采用99.9% 超纯的陶瓷
– 极强的化学稳定性，可与Alloy 合金材质媲美
– 低松弛度
– 高机械稳定性
• 适用于真空条件
• 第二腔室可提高机械强度
• 过程温度可达150 °C (302 °F)
产品优势
• **的可重现性和长期稳定性
• 高参考测量精度：可达± 0.075 % ；
铂金型：测量精度可达± 0.05 %
• 量程比可达100:1，更高量程比可选
• HistoROM®/M-DAT 储存模块
• 对测量单元和电子模块进行功能监控
• 采用模块化部件，差压变送器(Deltabar S)、静压变送器(Deltapilot S) 和压力变送器(Cerabar S) 的模块化部件可以相互替换，例如：
– 可更换的显示单元
– 通用型电子模块
• 通过快速设置菜单快速进行仪表调试
• 菜单引导式仪表操作
• 全面诊断功能
常规型号
PMC71-ABA1P2GHAAA
[B] 输出;操作: 4-20mA HART; 内部 + LCD
[A] 外壳类型,电缆入口: T14 铝 IP66/67 NEMA6P; M20 电缆密封套T14 = 侧面盖 (EEx d > M20 螺纹)
[1P] 传感器量程；传感器过压限值: 10bar/1MPa/150psi 表压;40bar/4MPa/600psi
[2] 标定；单位: 传感器量程; kPa/MPa
[GH] 过程连接: 螺纹 ISO228 G1/2 孔 11.4mm, 316L
[A] 密封圈: FKM Viton
[A] 附加选项 1: 不选
[A] 附加选项 2: 不选
