规格 ；

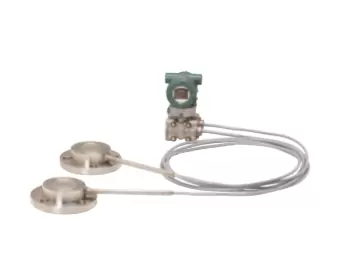

EJA118E 隔膜密封式差压变送器

M膜盒

H膜盒

测量范围；

-100~100kPa

-500~500kPa

(-400~400inH2O)

(-2000~2000inH2O)

测量量程；

2.5~100kPa

25~500kPa

(10~400inH2O)

(100~2000inH2O)

精度；

±0.2%

±0.2%

防护等级；

IP66/IP67，NEMA 4X

防爆规格；

NEPSI ,   FM，CENELEC ATEX，CSA，IECEx

输出信号；

4~20mA DC， BRAIN, HART/HART(1~5V DC)低功耗，FOUNDATION™现场总线或PROFIBUS PA两线制数字通信

电源；

BRAIN和HART：10.5~42V DC(普通型和隔爆型） 10.5~32V DC（带避雷器） 10.5~30V DC(本安、n型，非易燃型)                            数字通讯(BRAIN和HART: 最小16.6V DC）   HART( 1~5V)：9~28V DC

Fieldbus: 9~32V DC (本安Entity模式：9~24V DC，本安FISCO模式：9~17.5V DC)

环境温度；

-40~85℃ (-40~185℉) (普通型)

-30~60℃ (-22~140℉) (内藏显示表)

环境温度必须在填充液工作温度范围内

过程温度；

-50~250℃ (-58~482℉)

环境温度必须在填充液工作温度范围内

**工作压力

法兰额定压力

安装；

变送器: 2-inch管安装

隔膜密封: 法兰安装

法兰尺寸；

平法兰型: 3-inch(80mm)，2-inch(50mm),   1 1/2-inch(40mm)

凸法兰型: 4-inch(100mm)，3-inch(80mm)

组合型:

凸法兰高压侧: 4-inch(100mm)

平法兰低压侧: 3-inch(80mm)

膜片材质；

316 SST   316LSST，哈氏合金C-276、钽、钛、镍、蒙乃尔

法兰材质；

S25C，304 SST，316 SST

外壳；

铸铝合金、抗腐蚀铸铝合金、ASTM CF－8M不锈钢
